Was sehen wir?

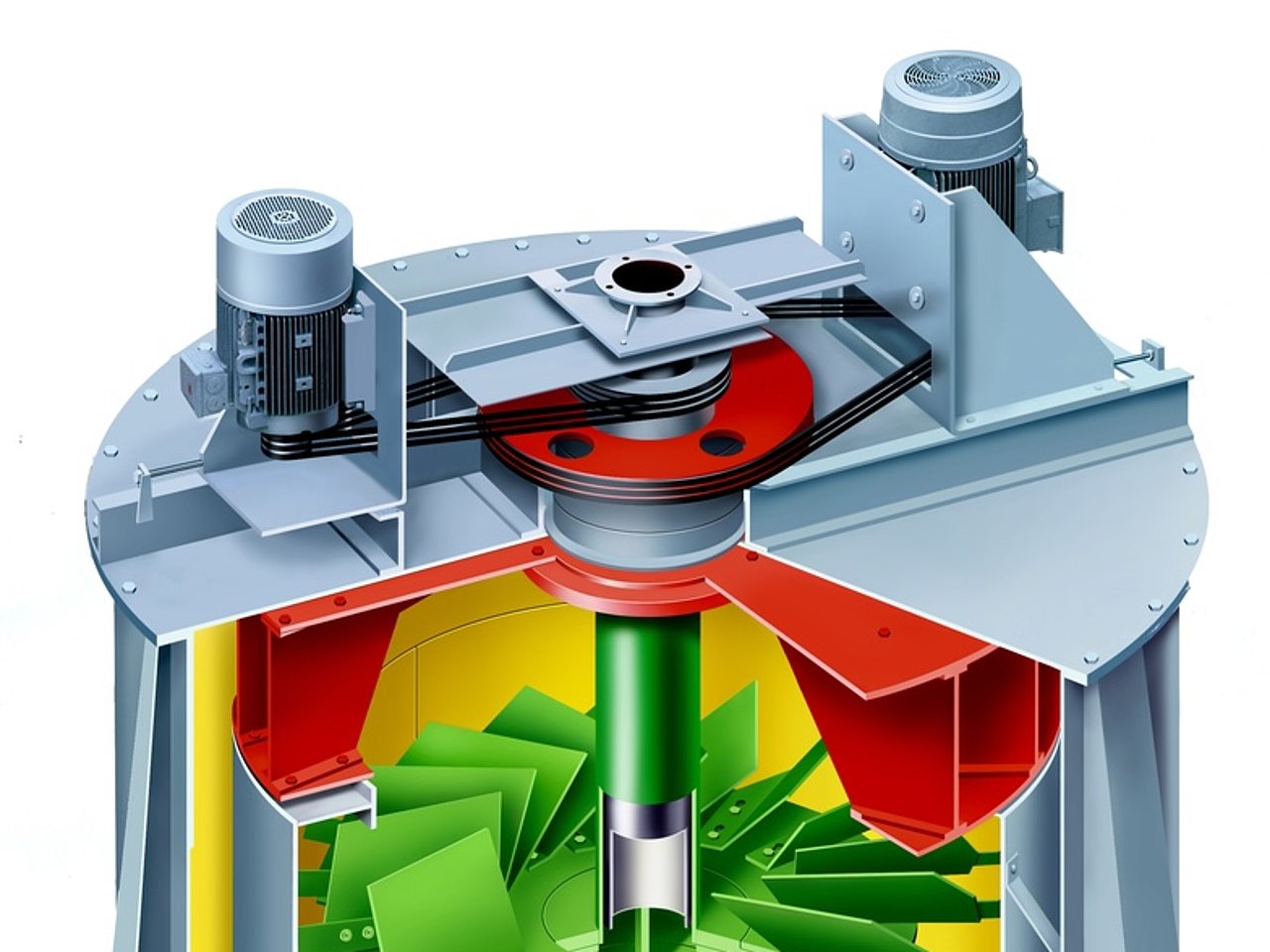

Die Darstellung zeigt eine präzise geschnittene, farblich codierte Explosions- bzw. Schnittansicht eines vertikalen Industriebehälters mit mechanischen Bauteilen im Inneren. Das Gerät besteht aus:
- einem zylindrisch-konischen Hauptgehäuse
- einem zentralen Antriebsstrang mit Welle und Getriebe
- mechanischen Misch- oder Trennflügeln (grün hervorgehoben)
- Leitblechen, Kammern und Schachtzonen für Materialführung und Luftstrom
Die Funktion deutet auf ein Verfahren zur Trennung, Klassierung, Trocknung oder Homogenisierung von Schüttgütern oder Flüssigkeiten hin – häufig eingesetzt in der Verfahrenstechnik, Umwelttechnik oder Lebensmittelindustrie.
Wie wurde es hergestellt?
Die Visualisierung wurde mithilfe professioneller CAD- und 3D-Software erstellt:
- Das technische Modell wurde basierend auf Konstruktionsdaten mit Programmen wie SolidWorks, Inventor oder Siemens NX aufgebaut.
- Für die visuelle Darstellung kamen Tools wie 3ds Max, Blender oder Cinema 4D zum Einsatz – kombiniert mit V-Ray oder Corona Renderer für hochwertige Licht- und Materialsimulation.
- Farbgebung, Transparenzen und Schnittflächen wurden bewusst gestaltet, um die Funktion und Struktur verständlich darzustellen.
- Die finale Komposition wurde ggf. in Photoshop oder Illustrator für Print und Präsentation vorbereitet.
Die Visualisierung erfüllt höchste technische Präzision bei gleichzeitigem Anspruch an Klarheit und Design.
Was ist der Nutzen?
Diese Art der 3D-Illustration bietet entscheidende Vorteile für:
1. Technischen Vertrieb & Marketing
Komplexe Maschinen und Prozesse werden visuell greifbar – ideal für Kataloge, Messen und Websites.
2. Schulung & Dokumentation
Montageanleitungen, Ersatzteillisten oder Bedienungsanleitungen lassen sich visuell unterstützen und international verständlich gestalten.
3. Entwicklung & Kommunikation
Designabstimmungen mit Lieferanten, Kunden oder internen Teams werden durch klare Visualisierungen erheblich vereinfacht.
4. Patentanträge & technische Präsentationen
Darstellungen mit dieser Präzision unterstützen die Argumentation in technischen Gutachten und Innovationsprozessen.
Erstellt von NEW AGE DESIGN
Professionelle 3D-Illustrationen und Animationen für Maschinenbau, Architektur und Industriekommunikation.
